Die Layout-Einstellungen dienen zur Einstellung der Schrittweite beim interaktiven Verschieben und Rotieren von Objekten im Layout-Modus (siehe Abbildung Layout-Einstellungen).

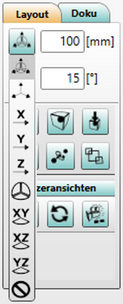

Abbildung 152: Layout-Einstellungen



Mit den Einstellungen Beschränkung für Translation einstellen und Beschränkung für Rotation einstellen kann die Translation und die Rotation eines Objekts mit Hilfe des Objektmanipulators (siehe Kapitel Benutzeroberfläche / 3D-Ansicht / Objektmanipulation) im Layout-Modus auf gewisse Achsen und Ebenen eingeschränkt werden. Damit lässt sich beispielsweise ausschließen, dass ein Objekt fälschlicherweise auf einer Ebene anstatt einer Achse verschoben wird. Beispielsweise kann auch bei gewünschten Objekt-Rotationen die Translation deaktiviert werden, so dass eine ungewollte Verschiebung ausgeschlossen ist.





Raster für Verschiebung [mm] (Verschiebe-Inkrement): (Standard sind 100 mm), Maximal 10000 mm

Raster für Rotation [°] (Rotations-Inkrement): (Standard sind 15°), Maximal 359.99° (< 360°)
