Navigation:  Benutzeroberfläche > Registerkarte "Verhalten" > Schaltflächen

Die Schaltfläche Liste der am häufigsten benutzten Verrichtungen leeren wird zum Leeren dieser Liste verwendet, da die Nutzungshäufigkeit der Verrichtungen über alle bearbeiteten Projekte gezählt wird.



Bibliotheks-Objekt hinzufügen - Menschmodelle, geometrische Primitive (Kugel, Marker, Quader, ...)  und geometrische Objekte (Einrichtungen, Normteile, Werkzeuge, ...) werden erzeugt. Weitere Möglichkeiten Objekte hinzuzufügen sind im Kapitel Benutzeroberfläche / Registerkarte "Objekte" / Schaltflächen beschrieben.



Mit der Schaltfläche Simulieren startet die Posengenerierung und deren zeitliche Einordnung. Diese ist Grundlage um nach dem Verändern des Layouts einer Szene das Abspielen der Simulation starten zu können. Simulationsdaten werden intern gespeichert und bei Veränderung der Szene wieder gelöscht. Falls beim Laden eines Szenarios Simulationsdaten vorhanden sind, können diese ohne vorher zu simulieren, abgespielt werden. Die Simulation ist ebenfalls Grundlage für die Ergonomieauswertung (siehe Kapitel Benutzeroberfläche / Registerkarte "Ergebnisse" / Ergonomie), das Spaghetti Diagramm (siehe Kapitel Benutzeroberfläche / Registerkarte "Ergebnisse" / Spaghetti Diagramm), das Taktzeit-Diagramm (siehe Kapitel Registerkarte "Ergebnisse" / Taktzeit Diagramm), das Verrichtungs-Abhängigkeiten-Diagramm  (siehe Kapitel Registerkarte "Ergebnisse" / Verrichtungs-Abhängikeiten) sowie die Zeitanalyse nach MTM-UAS (siehe Kapitel Registerkarte "Ergebnisse" / Zeitanalyse).



Die Schaltfläche LIVE-Vorschau deaktiviert bzw. LIVE-Vorschau aktiviert zeigt an, ob die Funktion der LIVE-Vorschau verwendet werden soll. Ist sie aktiv, wird bei Änderung eines Verrichtungsparameters direkt die veränderte Verrichtung hinsichtlich der getätigten Anpassung simuliert. Das Menschmodell in der 3D-Ansicht erscheint anschließend lila-transparent und durch die LIVE-Vorschau simulierte Verrichtungen in der Verrichtungsleiste werden blau markiert. Wird eine Verrichtung bearbeitet und somit direkt aktualisiert und es existieren nachfolgende Verrichtungen, erscheint die Schaltfläche zeige LIVE-Vorschau dieser Verrichtung bei den nachfolgenden Verrichtungen in der Verrichtungsleiste. Durch einen Klick darauf wird die entsprechende nachfolgende Verrichtung auch im Rahmen der LIVE-Vorschau simuliert.

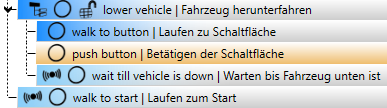

Abbildung 58: LIVE-Vorschau in der Verrichtungsleiste



Ziel ist die Verkürzung der Berechnungszeit und damit die Möglichkeit, schneller und effizienter Änderungen im Prozess ausprobieren zu können.



Mit der Schaltfläche Verrichtungsfilter verwalten öffnet sich das Dialog Fenster zum Variantenmanagement (siehe Kapitel Benutzeroberfläche / Registerkarte "Verhalten" / Variantenmanagement).



Mit dem Auswahlfeld aktiver Verrichtungsfilter kann ein definierter Verrichtungsfilter eingestellt werden (siehe Kapitel Benutzeroberfläche / Registerkarte "Verhalten" / Variantenmanagement).



Der Freiheitsgrad Editor zeigt einen Überblick über alle Freiheitsgrade eines Objektes (siehe Kapitel Benutzeroberfläche / Registerkarte "Verhalten" / Freiheitsgrad Editor).



Bei Betätigung der Schaltfläche MoCap-Verrichtung schneiden wird eine markierte MoCap-Verrichtung am eingestellten Zeitpunkt geschnitten und es entsteht eine zweite MoCap-Verrichtung (z. B. "MoCap Daten_1"). Um diese Funktionen auszuführen, muss die Zeitleistenansicht aktiv sowie die Simulation aktuell sein.



Sollen zwei selektierte MoCap-Verrichtungen wieder zu einer zusammengeführt werden, wird der Button MoCap-Verrichtungen zusammenführen verwendet. Dies ist nur möglich, wenn die zu verbindenen Verrichtungen sequenziell zusammenhängen und z. B. vorher geschnitten wurden. Weiterhin muss die Zeitleistenansicht aktiv sowie die Simulation aktuell sein.





Mit dem Papierkorb können überflüssige Verrichtungen aus der Verrichtungsleiste entfernt werden. Dazu muss die gewünschte Verrichtung vorher selektiert und kann anschließend durch Betätigung der Schaltfläche gelöscht werden. Alternativ ist auch das Löschen per Entf-Taste auf der Tastatur möglich.
