In der 3D-Ansicht können Hinweise und Kommentare über Objekte und Verrichtungen dargestellt werden. Diese Informationen müssen an verschiedenen Stellen definiert werden und können dann in der Rubrik Dokumentation durch Klick auf die abgebildeten Schaltflächen ein- oder ausgeblendet werden (siehe Abbildung Dokumentationsschaltflächen an).

BOF-DES-DOC_ET-Dokumentation

Abbildung 157: Dokumentationsschaltflächen an

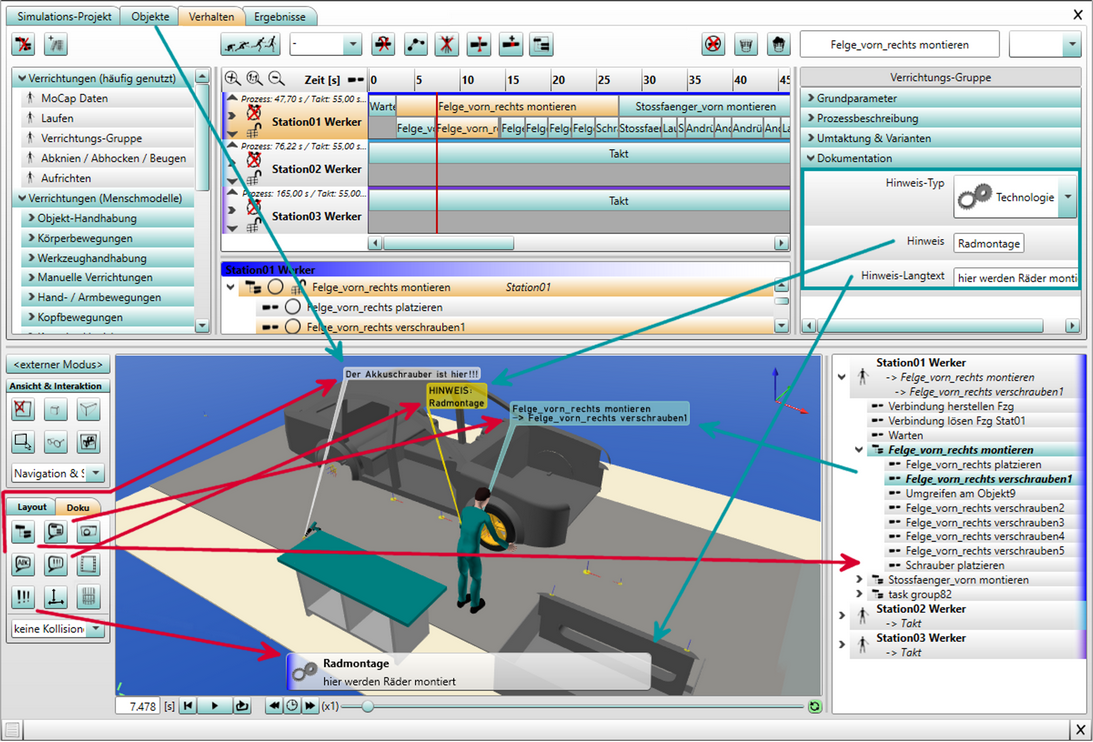

Die Darstellung der Informationen erfolgt auf unterschiedlichen Wegen und ist in der Tabelle (siehe Tabelle Definition und Darstellung der Dokumentationsinformationen) beschrieben und in der Abbildung (siehe Abbildung Darstellung der Dokumentationsinformationen) dargestellt. Die roten Pfeile in der Abbildung ordnen den Schaltflächen zum Ein- und Ausblenden die angezeigten Informationen in der 3D-Ansicht zu. Die türkisfarbenen Pfeile stellen die Beziehungen der Definitionen bzw. der Herkunft der Informationen zum Abbildungsort in der 3D-Ansicht dar.



Schaltfläche

Icon

Bedeutung / Definition über

Darstellung als

Sichtbarkeit der 3D Kommentare umschalten

icon_instructions_3d_object_showicon_instructions_3d_object_hide

3D Kommentare anzeigen / ausblenden

Ein benutzerdefiniertes Kommentarfeld (siehe Kapitel Parametertypen / Benutzerdefinierte Parameter / Benutzerdefinierte Objektparameter)

Weiße Textblase vom Hüllquadermittelpunkt

Sichtbarkeit der 3D Hinweise umschalten

icon_instructions_3d_info_showicon_instructions_3d_info_hide

3D Hinweise anzeigen / ausblenden

Ein Kurztextfeld für den Hinweis (siehe Kapitel Parametertypen / Benutzerdefinierte Parameter / Benutzerdefinierte Verrichtungsparameter)

Gelbe Textblase vom Hüllquadermittelpunkt

Sichtbarkeit der 3D Verrichtungs-Namen umschalten (nur Menschmodelle)

icon_instructions_3d_task_showicon_instructions_3d_task_hideicon_instructions_3d_task_hide

3D Verrichtungs-Namen anzeigen (alle)

3D Verrichtungs-Namen anzeigen (nur Menschmodelle)

3D Verrichtungs-Namen ausblenden

Benennung der Verrichtungen in der Registerkarte "Verhalten"

Hellblaue Textblase vom Hüllquadermittelpunkt

Sichtbarkeit der 3D Verrichtungsübersicht umschalten

BOF-DES-DOC_ET-taskgroupBOF-DES-DOC_ET-mru_clear

Verrichtungsübersicht anzeigen /  ausblenden

Benennung der Verrichtungen in der Registerkarte "Verhalten"

Verrichtungsübersicht rechts neben der 3D-Ansicht

Sichtbarkeit der 2D Hinweise umschalten

icon_instructions_showicon_instructions_hide

2D Hinweise anzeigen / ausblenden

Ein Fließtext für den Hinweis (siehe Kapitel Parametertypen / Benutzerdefinierte Parameter / Benutzerdefinierte Verrichtungsparameter)

Label unten an die 3D-Ansicht geheftet

Sichtbarkeit der Objekt-Abmessungen umschalten

icon_label_measurements_showicon_label_measurements_hide

Label für Objekt-Abmessungen anzeigen /  ausblenden

Das gilt nur für Objekte, auf welchen der Benutzerdefinierte Parameter Abmessungen anzeigen eingestellt ist (siehe Kapitel Parametertypen / Benutzerdefinierte Parameter / Benutzerdefinierte Objektparameter). Die Textgröße kann in den 3D-Einstellungen der Optionen bei Textgröße für Objekt-Abmessungen [mm] angepasst werden (siehe Kapitel Benutzeroberfläche / Menüleiste / Optionen / Einstellungen / 3D-Ansicht).

Label auf der Bounding Box des Objekts

Objekt-Informationen umschalten

icon_label_measurements_showicon_label_measurements_hide

Blendet Objekt-Informationen (z. B. Auslastungs-Indikatoren) ein oder aus.

Gilt nur im Zusammenhang mit aus dem emaPD transferierten Daten (siehe Daten-Export und -Import / ema Plant Designer).

Auslastungs-Indikatoren über Stationen

Ergonomie-Einteilung von Körperteilen (de)aktivieren

icon_label_measurements_show icon_label_measurements_show

Färbt Körperteile nach den Grenzwerten für Körperwinkel nach den in den Optionen (unter Diagramme) eingestellten Werten ein. Bei Betätigen der Schaltfläche können die verschiedenen Winkel des Kopfes, des Oberkörpers und der Arme ausgewählt werden bzw. alle auf einmal. Basiert auf den Diagrammen der Wirbelsäulen-, Arm- bzw. Kopf-Werte.

Gelbe / orange / rote Färbung des Kopfes / des Oberkörpers / der Arme des Menschmodells

Screenshot speichern (F12)

icon_screenshot

Speichert ein Bild der aktuellen Szene im JPEG-Format (emaScreenshot_Jahr_Monat_Tag_Stunde_Minute_Zehntel-Sekunde_Tausendstel-Sekunde.jpg). Vorab kann das Verzeichnis für Screenshots in den Optionen in der Registerkarte Speicherorte eingestellt werden (siehe Kapitel Benutzeroberfläche / Menüleiste / Optionen / Einstellungen / Speicherorte). Wird es nicht vordefiniert, dann wird der Screenshot direkt im Projektordner gespeichert.

-

Video-Datei speichern

icon_video

Speichert die Simulation als Video im .mp4-Format. Dabei muss der Speicherort und ein Dateiname angegeben werden. Voraussetzung ist eine erfolgreiche Simulation (siehe Kapitel Benutzeroberfläche / Registerkarte "Verhalten" / Schaltflächen). Dabei können gängige Auflösungen (UHD 4K, Full HD, HD, Mini und aktuelle Fenster-Auflösung) für den Video-Export ausgewählt werden. Das Video wird in der eingestellten Wiedergabegeschwindigkeit erstellt.

-

Pfade in 3D-Ansicht (de)aktivieren

icon_videoicon_video

Blendet die Laufwege eines Menschmodells als Pfadlinien ein bzw. aus. Die Pfeile geben die Laufrichtung an. Über die Option Laufwege im 3D-Fenster nach jeder Simulation anzeigen (siehe Kapitel Benutzeroberfläche / Menüleiste / Optionen / Einstellungen / 3D-Ansicht) können die Pfeile nach erneuter Simulation standardmäßig (de-)aktiviert werden. Weitere Informationen zu den Laufwegen gibt es im Ergebnisteil Spaghetti-Diagramm (siehe Kapitel Benutzeroberfläche / Registerkarte "Ergebnisse" / Spaghetti-Diagramm).

Pfadlinien in Farbe des Menschmodells

Abbildung 158: Definition und Darstellung der Dokumentationsinformationen



BOF-DES-DOC_ET-Dokumentations-Informationen

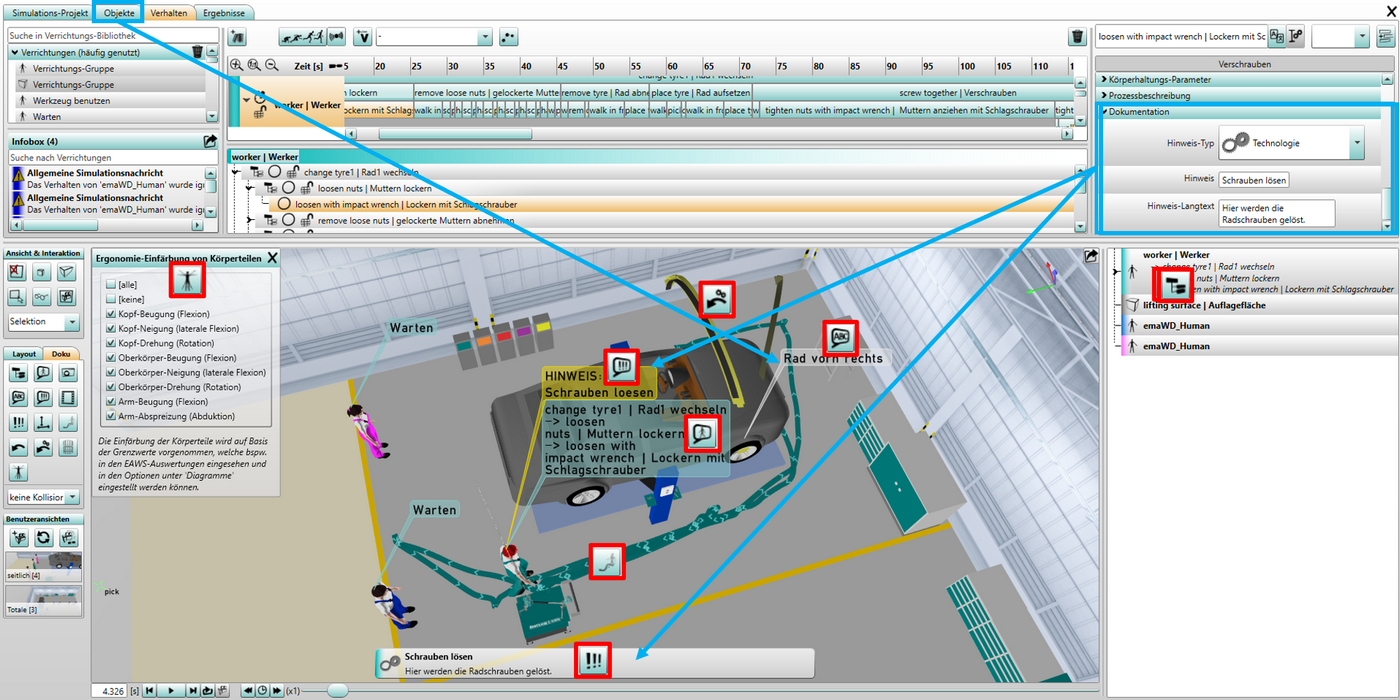

Abbildung 159: Darstellung der Dokumentationsinformationen
